vol.77 レーザー光源の使い分け・各種材料、様々な精密パターン
vol.77 レーザー光源の使い分け・各種材料、様々な精密パターン
更新日：
FUTA・Qでは、超短パルスレーザー加工機、エキシマと超短パルスの複合レーザー加工機、
連続発振レーザー長尺加工機など、各種レーザー加工機を取り揃え、
お客様のニーズに対して最適なレーザー加工を提供しています。

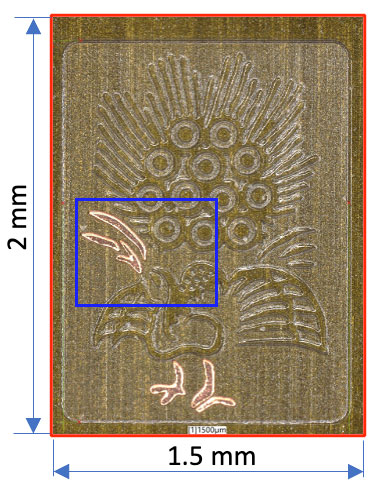

超短パルスレーザーを用いたＦＰＣ基板の精密パターン加工

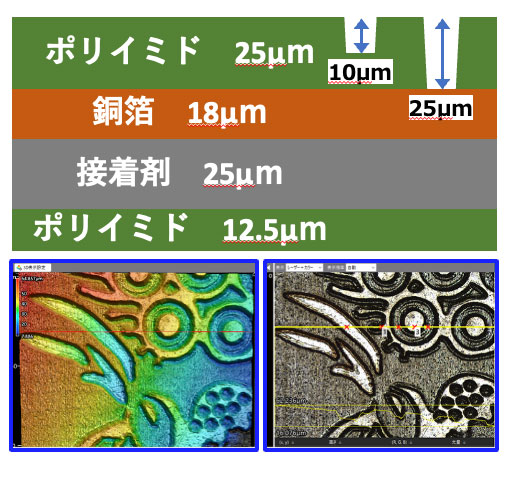

FPC基板に深さ違いの溝で、
「麻雀牌」図柄を描きました。
・溝の幅： 5μm ～
・溝の深さ： 10μm、25μm

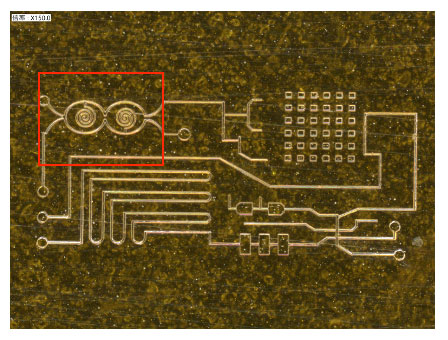

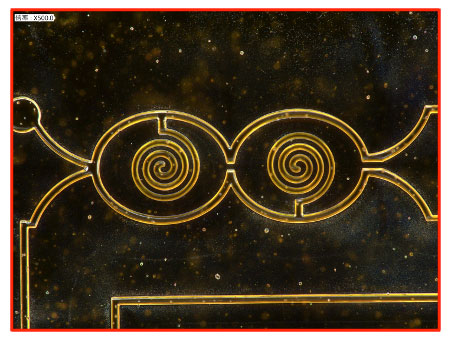

エキシマレーザーを用いた樹脂表面の精密パターン加工
パターンマスクを用いて、１ショットでパターンを加工することができます。
・素材：ポリイミドフィルム
・溝の幅： 10μm
・溝の深さ： 4μm
・マスク： ～ 1mm ｘ 2.4mm

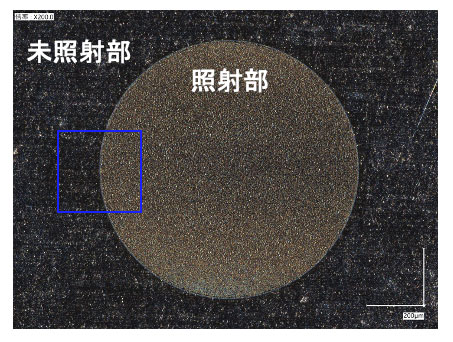

エキシマレーザーを用いた金属表面のパターン改質加工

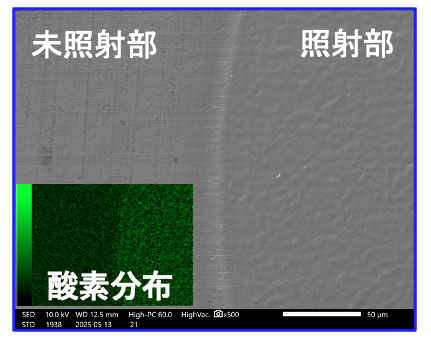

金属にパターン照射すると、表面形状が変化し、酸素濃度が増えました。樹脂等の他素材に対する親和性変化を確認中です。
・素材：SUS304
・加工径：Φ1mm
☆ 板・フィルム材だけでなく、立体的な線・パイプ材にも、精密レーザー加工が可能です。
